一.概述

鏈條式刮渣機主要用於氣浮池中，排除液麵的浮渣，使水質淨化。具有運行穩定、節能、壽命長等優點。

該機采用鏈條驅動方式，帶動刮渣板連續運轉,具有傳遞扭矩大，運轉平穩，穩流效果好等優點，適用於氣浮池液麵上浮渣的排除。

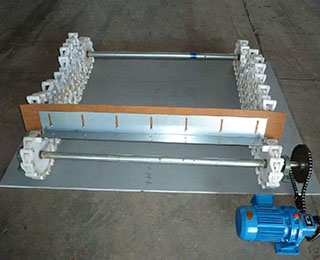

鏈條式刮渣機主要由刮渣板、鏈條、鏈輪、漲緊機構、減速機等。

二.主要技術參數

型號

運行速度       0.5m/min

驅動功率       1.1KW

設備總重       約2.5噸

材質

水下部分采用不鏽鋼

水上部分采用普通碳鋼

三.結構特征與工作原理

主要用於汙水處理廠氣浮池，將漂浮在水麵上的浮渣刮集至池浮渣收集槽，以便進一步排除。 四.設計、製造、檢驗所遵循的標準

中華人民共和國機械行業標準：JB/T 2932-1999  （適用水處理設備）

刮渣機標準：CJ/T3042-1995

刮渣機設計製造標準：GB5083

焊接件質量：焊接件各部焊縫質量、製造質量應按GBJ205中的三級標準進行檢驗，主梁的對接焊縫質量應按GBJ205中的二級標準進行檢驗。

五.鏈條式刮泥機的安裝

1.鏈條式刮泥機安裝前首先對構築物進行驗收，驗收合格後方可進行安裝；

2.刮板軸支架按編號連接，中間刮板軸同樣按編號連接。

3.限位棒位置的確定及行程開關位置的確定。

1）限位棒的位置確定是刮渣機安裝的最關鍵。首先人為的將限棒固定在一位置，另外一人用手盤動電機使刮渣機向前運動，此時重錘碰到限位棒，由於刮渣機還在繼續運行，刮板隨重錘的翻轉而翹起，即將浮渣刮入出渣槽。此時刮渣機運行的位置正好應碰到行程開關而開始往回運行。往回運行時刮板為翹起退回，不碰到浮渣麵，即將退到起始點時由於重錘再碰到限位棒而使刮板翻轉垂直落下，此時刮渣機正好碰到行程開關停止。在刮渣機兩端軌道上焊接防撞塊。

2）刮渣機的運行一個來回為一行程。

4.檢查及試車：刮渣機各零部件安裝完畢後及池麵抹平合格後，將池內充滿清水，調整溢流堰的水平度，將鏈條式刮渣機連續運行24-48小時，檢查電氣、電流保護裝置是否正常工作。

產品說明書

5.操作程序設定：鏈條式刮渣機的動作程序，每次運行時鏈條式刮渣機啟動、停止位置是任意的。按啟動按鈕鏈板式刮渣機開始運行，按停止按鈕鏈板式刮渣機停止運行。一但鏈條式刮渣機發生故障，按緊急停車按鈕，使鏈條式刮渣機停止運行。

六.鏈條式刮渣機的使用、操作

待檢查及試車驗收合格後，操作者方能開機。

1.啟動鏈條式刮渣機前，再次檢查刮渣機的控製線路是否可靠，運行軌道是否清潔，傳動機構卡死現象。如有立即處理好，然後開機。

2.刮渣機運行過程中要檢查運轉是否正常，軸承、電機、減速機有無噪音，潤滑是否符合要求等。如有故障，立即停機檢修。如果無故障，刮泥機繼續正常運行。

七.鏈條式刮渣機的維修和保養

1.減速機采用90#工業齒輪油。第一次加油運轉一周後應更換新油，並將內部油汙衝淨，以後每3~6個月更換一次，鏈條式刮渣機運轉時應保證減速機內的油標位置。
